Springs

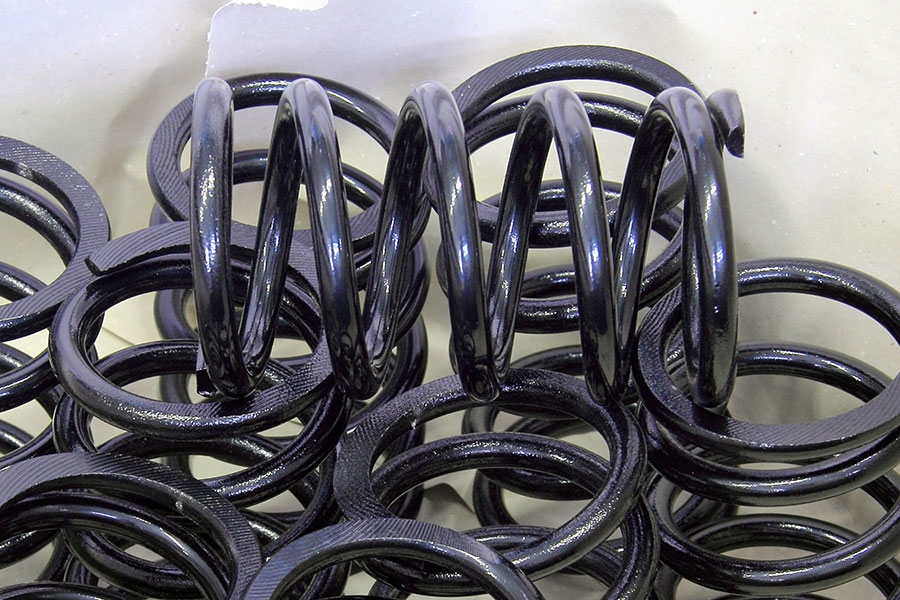

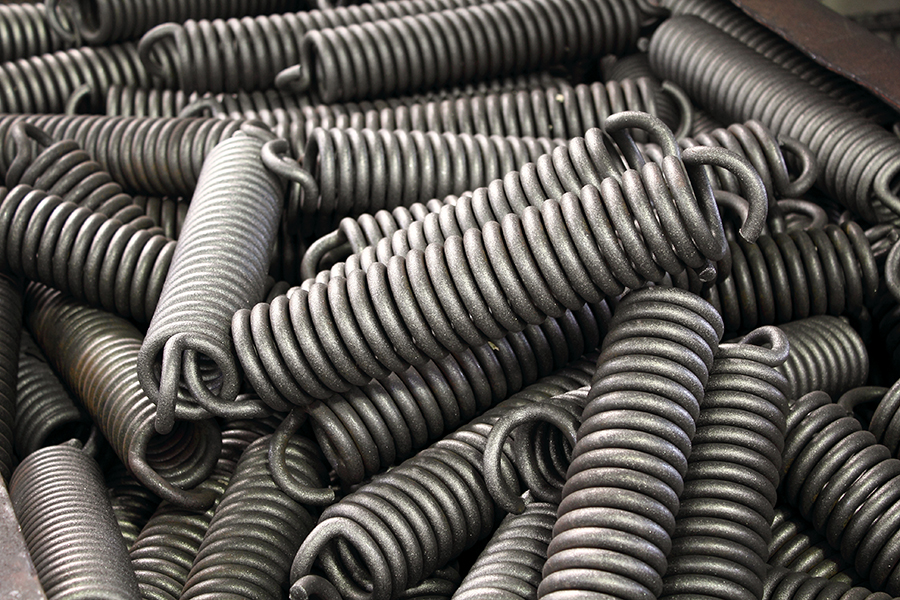

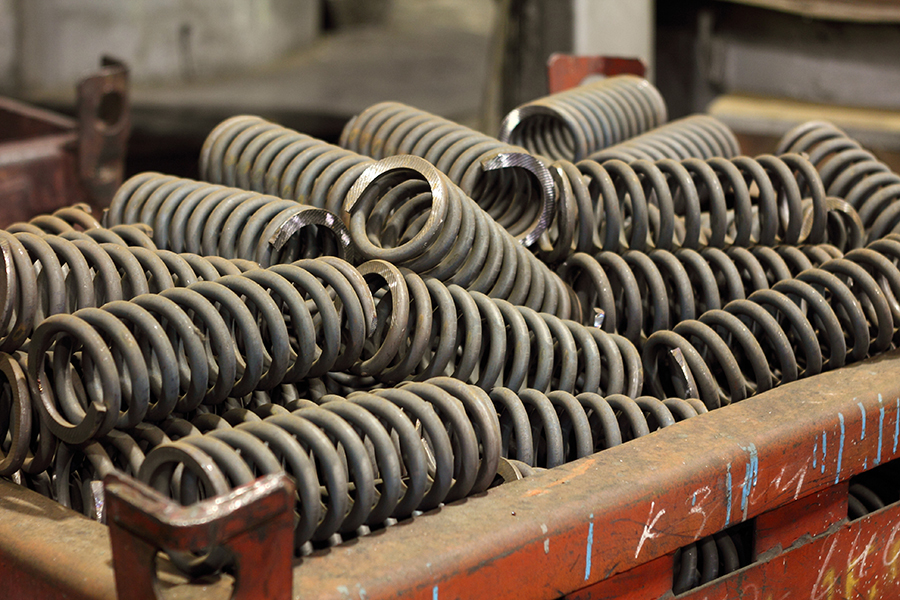

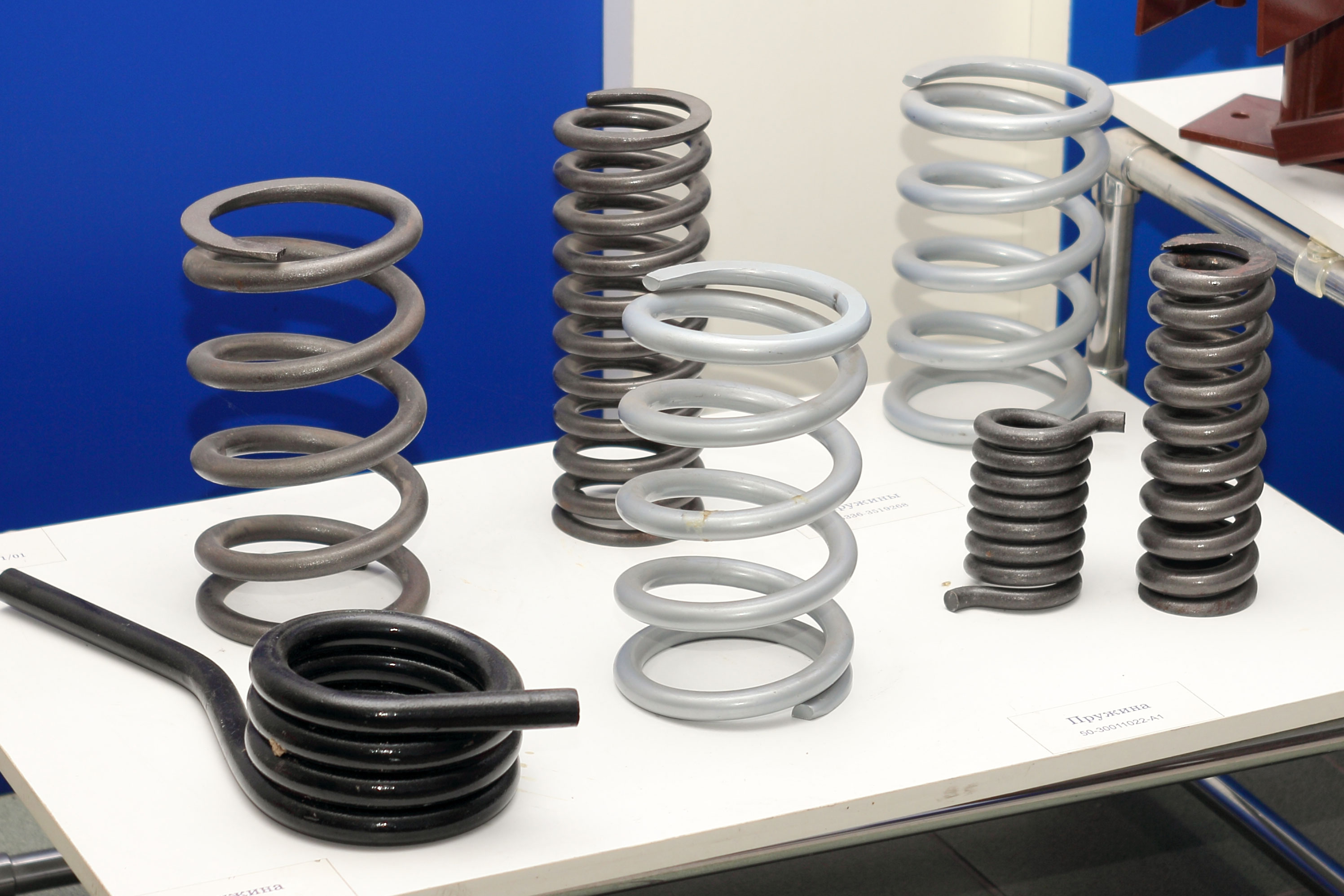

Compression and tension springs
- bar diameter, mm 10 - 20
- diameter, mm 41 - 175
Внимание! Кузнечный завод тяжелых штамповок имеет возможность изготовления продукции не предтавленной в этом каталоге, по индивидуальному заказу. Для оформления заявки на индивидуальное изготовление продукции Вам необходимо заполнить эту форму.
| bar diameter, mm | Number of turns complete, mm | diameter, mm | heigth, mm | Compression Height, mm | Force value kgF, mm |
|---|---|---|---|---|---|
| 12,5 | 11 | Dнар=90±1,1 | 252 | 210 | Р1=220±22 |
| 16,8 | 11,3 | Dнар=175 | 670 | 290 | F2=740±40 |
| 15,5 | 5,5 | Dнар=133 -2,8 | 220 | H1=149 H2=92 |
P1=620 P2=1150 |
| 12,5 | 11 | Dнар=90±2,2 | 323 | H1=320 H2=165 |
F1=10 F2=760 |
| 10 | 5 | Dнар(технол.)=151,5 | 178 | ||
| 15,4 | 5 | Dнар=133 | 220 | H1=149 H2=92 |
P1=610 P2=1130 |
| 14 | 6 | Dнар=120 | 218 | H1=149 H2=92 |
P1=434,5 P2=863,5 |
| 16,5 | 6 | Dнар=143 | 288 | H1=169 H2=112 |
P1=890 P2=1335 |
| 15 | 10 | Dвн=41 | 205 | H2=167,4 | P2=1250 |
| 16 | 14 | Dнар=105 | 395 | H1=367 | F1=171 |
| 12 | 7 | Dнар=68 | 112 | ||
| 15 | 8 | Dвн=87 | 280 | H1=180 H2=130 |
P1=625 P2=980 |
| 14 | 21 | Dнар=85 | 295 | ||
| 14 | 22 | Dнар=85 | 322 | ||
| 12,4 | 9,33 | Dвн=102,7 | 434 | H1=273 H2=196 |
P1=305 P2=460 |
| 12,4 | 9,33 | Dвн=102,7 | 454 | H1=278 H2=198 |
P1=335 P2=485 |
| 17,6 | 10 | Dвн=90 | 362 | H1=257 | P1=930...990 |
| 20 | 3 | Dвн=103 | 90мах | ||
| 14 | 16 | Dнар=85 | 405,5 | Н2=240 | Р2=1137 |
| 20 | 6,5 | Dнар=170 | 255 | H1=226 H2=140 |
P1=305 P2=1120 |
